        目前,商業辦公綜合建筑在世界各地已日益成為社會、金融活力的顯著標志。大型中央空調是針對現代商業辦公綜合建筑的空間冷、熱舒適度問題開發的產品。膠球清洗裝置作為有效清洗中央空調主機冷卻管的最佳設備,是中央空調安全運行必不可少的裝置。

        我國大型中央空調產品中膠球清洗裝置的設計主要由技術研發人員與結構工程師完成,設計出來的裝置大多重視功能的實現,而忽視了人機設計。文中以遠大中央空調膠球清洗裝置設計為例,從造型設計和人機工程角度進行改良設計。1膠球清洗裝置的人機分析人機工程學是通過研究人、機器、工作環境三者之間的相互作用,從而在生產中提高效率,保證人的安全、健康和舒適的學科。

        大型中央空調膠球清洗裝置作為集高速轉動的機械結構、差壓變送結構、精密電子元件于一體的專業機械設備,其操作通常是非專業人士在設備說明書的指導下完成。因此,裝置造型設計中人機設計原則應用的好壞直接或間接影響操作人員對產品操作的效率及準確性。

        而在膠球清洗裝置中,操作者與裝置間的人機關系主要是指由操作者直接操作和使用的各部分,如裝置的使用方式、操作界面、給操作者的視覺體驗及心理感受等。膠球清洗設備在進行設計時主要考慮如下問題:

        (1)設備尺寸是否與人體尺寸相配合;

        (2)設備是否易于操作;

        (3)設備的各組成部分在操作時能否易于辨識;

        (4)設備尺寸大小是否做到節約空間的要求。

        大型中央空調中的膠球清洗設備能夠讓操作人員安全、高效地操作設備,并且在操作過程中得到舒適的體驗感受,體現對操作人員的關懷。

原有產品的分析:

        產品結構及其工作原理膠球清洗裝置最初被運用在清洗汽輪機組的凝汽器冷卻管,通過有效清洗提高凝汽器的傳熱效果,防止汽輪機熱效率因背壓升高而降低,同時可防止冷卻管因結垢而腐蝕,延長冷卻管的使用壽命,是節能和改善勞動條件的理想設備。

        目前常用大型中央空調系統主要由制冷機組、冷卻水循環系統、空氣處理系統和送風系統組成,長期工作后會產生大量灰塵、污垢、細菌等,為保證大型中央空調的安全、有效工作,需要膠球清洗裝置對其進行定期清洗。大型中央空調膠球清洗裝置由收球器、儲球室、膠球泵、分匯器、閥門、管路等部件組成,隨著科技的進步,智能控制柜的加入使設備更加自動化、智能化,產品結構如圖1所示。膠球清洗裝置中,通過循環水流將膠球帶入冷卻水系統,在循環水進出口壓力帶動下,內部膠球產生彈性形變,打入內部將管道內水垢清洗去除掉。

        原產品存在的問題分析膠球清洗裝置擁有眾多機械系統與精密結構連接,運用“人-機-環境”系統分析方法,歸納出大型中央空調膠球清洗裝置的人機關系主要存在如下幾方面問題:

        (1)原有產品整機體積較大,不便于移動,既增加了使用空間,又造成能源浪費；

        (2)現有裝置在整體造型上常給人一種“機械”、“冰冷”的視覺感受,技術感過強的造型設計會使用戶在操作過程中產生壓抑、恐懼的心理感受；

        (3)現有裝置的人機操作平臺易用性較差,操作步驟繁瑣。

        膠球清洗裝置優化設計實例大型中央空調的膠球清洗裝置的人機設計是人體各部分與產品的交互設計,設計中需要研究裝置各部件與人體結構之間的關系,只有這樣才能滿足人機工程學中的相關原則。圍繞上述分析,以遠大BZY20型一體化大型中央空調機組為例,對機組中的膠球清洗裝置進行優化設計。

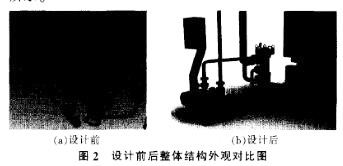

        結構優化結構優化對于產品的功能有重要的意義,好的結構能促進產品功能最大限度的發揮。原有中央空調膠球清洗裝置分為收球器、儲球室、膠球泵、分匯器、電動蝶閥、閥門管路等部件,這些組件大都分散地分布在中央空調主機旁,占地面積較大,造成了空間浪費。因此,在設計新的中央空調膠球清洗裝置時將各部件打散重新組合,將各個分裝部件合在一個底座之上,得到一款符合實際安裝且節省空間的的膠球清洗裝置,如圖2所示。中央空調膠球清洗裝置中的收球器通過管道將膠球傳送進儲球室進行儲存,以便下一次工作。

        工作中,有時需觀察膠球的狀態,所以要預留出視鏡以便觀察;有時需要及時更換老化的膠球,使設備達到最佳狀態,所以在產品改進設計中,將儲球室蓋板的螺栓連接改為吊環螺栓連接,同時裝配把手,方便拆卸蓋板,使更換膠球與檢修設備變得不再繁瑣。此外,新設計在視鏡旁邊增加純銅材質的出氣孔,排出儲球室內的多余廢氣,如圖3所示。

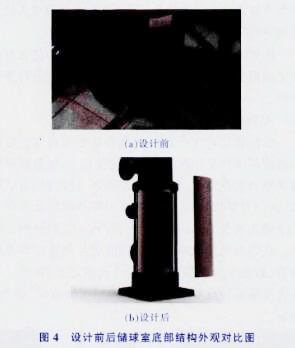

        圖2設計前后整體結構外觀對比圖(a)設計前(b)設計后圖1大型中央空調膠球清洗裝置部件圖為增加裝置的美觀度,增加三面不銹鋼裝飾板,將儲球室下端笨重的管道與排水口掩蓋其中。裝飾板通過螺栓與設備連接,可拆卸,這樣既美觀又方便檢修。同時,儲球室油漆材質與反光不銹鋼材質形成強烈的材質對比,如圖4所示。

        外觀優化中央空調膠球清洗裝置已成為大型中央空調日常運行中不可或缺的,有著較大的市場需求。各大品牌的中央空調膠球清洗裝置多以各自獨特的核心技術贏得行業認可,在競爭中爭取更多的用戶市場。而當核心技術成熟后,產品的造型設計變為影響銷售額的一個重要因素。新款中央空調膠球清洗裝置針對產品使用環境及功能特點,在分析原有產品存在問題的基礎上,進行了外觀優化。

        人機尺寸中央空調膠球清洗裝置控制柜操作高度應適合用戶的身體尺寸,使用戶輕松完成基本操作,中央空調膠球清洗裝置控制柜的位置應設計在符合人體立姿尺寸范圍內,即身體軀干挺直,兩肘置于身體兩側,前臂接近成水平。根據立姿人體標準尺寸、立姿肘高標準尺寸,人機尺寸標準規定了人體操作的最佳視野為水平線下15°~25°左右。將控制柜總高度設計為長550mm,寬250mm,高1620mm;儲球室高1042 mm。該尺寸滿足男性50百分位用戶的人機操作需求,如圖5所示。

        整體外觀造型膠球清洗設備作為大型機械設備的配套產品,其外觀設計不僅要體現出大型設備應有的穩重、可靠感,同時也應突出其精致的視覺感,增加整體外觀造型的設計,擺脫原有產品的冰冷機械感,在精巧中凸顯其強大功能。在保障裝置正常運行的前提下,將裝置各部件的造型統一設計為直線圓柱形為主,并且在充分考慮各部件之間的位置關系后,將原本分散的零部件有效地整合在一個槽鋼底座上,這種布局方式在功率不便的情況下有效節約了空間,如圖6所示。此外,還對裝置中儲球室的原有形態進行造型上的改良設計,將頂部蓋板設計為圓形,底部的底座設計為帶有大圓角的方形。在產品整體外觀造型上,對外表面進行圓形化處理,給操作者營造親和的視覺感受。

        色彩設計色彩是最直接傳遞信息的視覺感官符號,在產品設計中被賦予特定的情感和內涵。色彩能喚起各種情(a)設計前(b)設計后圖3設計前后儲球室蓋板結構外觀對比圖圖5中央空調膠球清洗裝置操作尺寸圖圖6整體外觀圖(a)設計前圖4設計前后儲球室底部結構外觀對比圖(b)設計后緒,表達感情,甚至影響人們正常的生理感受。

        在產品使用過程中人們更容易被產品的色彩所吸引,有助于使用者識別產品,對產品產生聯想。為突出膠球清洗裝置與大型中央空調的區別,避免因環境昏暗給操作者帶來視覺誤差等情況,將裝置的顏色與空調主機箱加以區分。原有產品的色彩較為單調,色彩對比不夠明顯,易令人產生疲勞感。在產品優化設計時將色彩確定為以低純度藍色與不銹鋼原色為主,黑色、中黃為輔進行搭配設計,以保證操作人員對操作對象的分辨力與視覺敏銳度,產品色彩配比色標如圖7所示。

        儲球室、收球器與注球、收球泵均采用低純度的藍色,藍色作為冷色系,本身給人清潔、安靜的感覺,而純度低的色彩比純度高的色彩看起來重,膠球清洗設備色彩設計中大面積采用純度低的藍色主要為營造穩定的視覺感受;控制柜與管道采用白色,給人清新自然之感,使用戶在使用設備時無壓迫感,減輕工作人員的疲勞感,提高工作效率,如圖8所示。

        隨著技術的進步,大型中央空調膠球清洗裝置在核心技術、加工工藝等方面都趨于同質化,產品在設計中注重人機關系成為在同類產品中建立競爭優勢的關鍵。以產品造型的人機學作為膠球清洗裝置優化設計為切入點,根據設計凸顯產品的人性化與功能化,關注裝置操作者的操作需求和使用感受,為操作者提供親和、便捷和舒適的使用體驗。這不僅適用于膠球清洗設備的設計,也適用于廣泛的大型機械設備領域的產品設計中。
