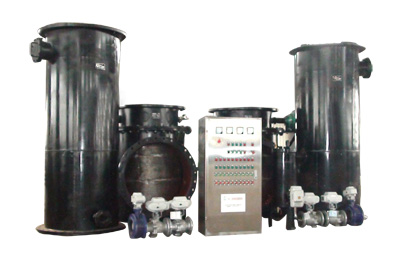

一、膠球清洗裝置的組成部分
     1、二次濾網：二次濾網是冷卻水凈化的主要設備，它清除了大于Φ6以上的一切雜物，對確保凝汽器循環水系正常工作，確保膠球清洗系統正常工作起到了關鍵作用。
    二次濾網由電動機、減速機、轉動軸、大鏈輪、小齒輪、濾網芯，殼體主組成。
    循環水從人口進入濾網，大于6MM的污物被壓附在濾網筒外圍，啟動電機，網芯旋轉，污物通過集污箱時，被刮污板擋下，開啟排污閥，壓力水從網芯內向網芯外反沖洗，污物隨水流排出濾網。
    二次濾網是WE型、PE型、EDF型HF型二次濾網的升級產品，主要特點：1．刮板刮污，壓力水從網內向網芯外反沖洗。2．通流面積大，不易形成大網阻。3．轉動部件采用不銹鋼材料，消除易銹損壞小齒輪斷軸現象。

     2、收球網：收球網是膠球清洗系統中的關鍵設備，它安裝于凝汽器出水管段上，它的作用是把膠球從冷卻水中分離出來，且必須具備不漏球、不卡球的性能，球被回收后由引出管從收球網引出打回裝球室。

    我廠生產的收球網是目前最先進的結構形式，它的柵網板可以轉動；在膠球裝置投運時，網板處于收球位置，在不投運清洗裝置時，該柵網板可旋轉到與水流方向一致的位置；既減少水阻又起到清除柵板上雜物的作用。網板的轉動定位由電動執行機構執行(小型收球網為手動控制)。柵網板到位與否是保證收球網收球效率的關鍵之處。

    3、裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置；它由外殼、漏斗、切換閥等組成，并配有觀察窗、放氣、放水電磁閥門等。
    4、膠球泵：它是膠球清洗系統中使膠球進行不斷循環的動力設備。該泵是一個專用的無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損小等優點。

    5、分匯器：分匯器是一個三通(管)閥。通過其中導向板的切換可使球進入需要清洗的一側凝氣器中。它也可作為收球網膠球引出管的匯合和接球管的分流三通管使用。

二、膠球清洗裝置安裝說明和注意事項
   1、膠球清洗裝置投運前，首先對凝汽器水室及銅管內壁硬垢清除干凈，銅管有裂紋和內徑變形的一一更換，以便膠球暢通無阻。
   2、對凝汽器的任何死角部位一一封堵，防止膠球躲藏，影響清洗效果和膠球回收率。
   3、系統管路布置宜簡單、短直、彎頭數量盡可能減少。
   4、理選用膠球泵，要有足夠的流量，出口壓力要略大于循環水壓力(約0．02MPa以上)。
   5、期檢查裝球室膠球數量，不斷補充、滿足清洗要求。
   6、期檢查收球率，如：回收率過低，可檢查以下三個方面：
    a．收球網柵板是否處在收球位置，且是否到位。
    b．凝汽器水室是否有雜物，堵塞冷卻管口，阻礙膠球的通過。
    c.球泵出口壓力是否正常。
