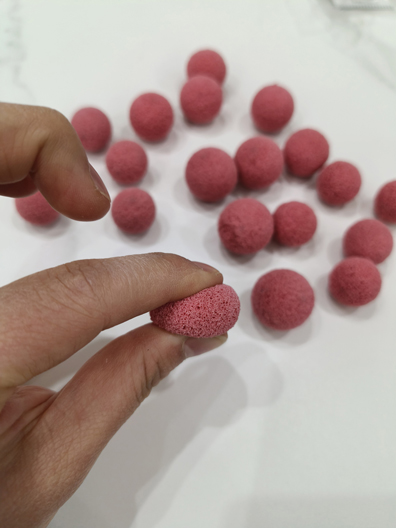

監測海綿橡膠剝皮球在凝汽器膠球清洗系統循環運行

凝汽器膠球清洗系統與反沖洗系統之間的聯鎖

凝汽器膠球清洗系統在白動控制方式下運行時若切入了反沖洗系統，則會先引起相關的繼電器動作，膠球清洗系統執行“OFF”程序：

①捕球擋板自動轉到“收球”位置，收球約30分鐘；

②網板轉到“反洗”位置：

③膠球再循環泵停用(OFF)。

當“OFF”程序執行完后才會自動進行凝汽器反沖洗。

反沖洗結束后，膠球清洗系統必須重新啟動。

若反沖洗系統在運行中，則凝汽器膠球清洗系統無法啟動。

膠球清洗系統在手動控制方式下與反沖洗系統之問無聯鎖。

膠球再循環監控

膠球再循環數直接反映收球率的大小，是影響清洗效果的重要參數之一，由系統中的膠球再循環監控裝置來監測，且當其低于預定限值時發出報警。

1、膠球再循環數的測量

膠球再循環監控裝置(BRM-1)主要由兩個光屏和一臺用微處理器組成。每個光屏有一個紅外線發射器和一個接受器，它們安裝在同一連接件中(圖)。當一部分膠球穿過光屏?xí)r遮斷了由發射器發向接受器的紅外線光束，接受器因接受不到光束而向微處理器發訊號以記錄膠球數，而其余膠球完全逃過或部分遮住光束，均不足以向微處理器發訊號以記錄膠球數。但是，微處理器按統計學法則進行計量，能足夠精確地統計出膠球再循環數。膠球再循環監控裝置即使在十分混濁的冷卻水中也能監測出直徑大于6mm

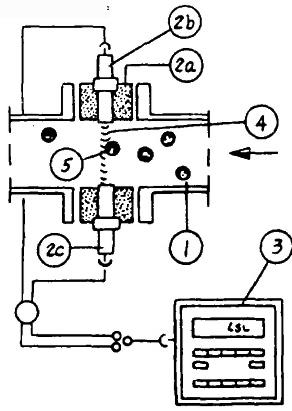

的清洗物體，膠球再循環監控裝置BRM-1

1—膠球再循環管；2—光屏；2a—連接件；2b—發射器；2c-接受器；3—微處理器(BRM-1P);4—紅外線光束；5—軟膠球

2、微處理器監控

微處理器(BRM-1P)有兩個狀態：一是校準；二是監控。

微處理器處在校準狀態時，膠球先預循環10分鐘，使膠球較均勻地分布在系統中。然后，微處理以預選的測量周期(通常選用300秒)為一計量單元，統計出穿過光屏的膠球數并儲存起來，這一過程重復進行。當求得后連續五個計量單元膠球數的平均值與當前計量單元膠球數之差的絕對值小于3%時即認為膠球已均勻分布。此時，這五個計量單元膠球數的平均值就作為膠球再循環量基準數。

微處理器在監控狀態時，若檢測到某一計量單元的膠球數與膠球再循環量基準數之比的百分率低于預定限值(推薦為70%),則會發出報警，以表明膠球再循環量太少，亦即收球率太低，需查明原因，必要時補充新球。
