膠球清洗系統檢修工藝規程膠球泵說明
1.1膠球清洗系統概述
電廠#1、#2機組凝汽器膠球清洗系統采用的凝汽器清洗裝置，該膠球清洗裝置主要由兩臺125JQ-15型膠球泵，兩臺EW/800Ⅱ型二次濾網、SF-1800收球網和ZQ-24裝球室組成。本膠球清洗系統采用單元制布置(見圖65所示)，這種布置方式可對凝汽器兩側同時清洗。

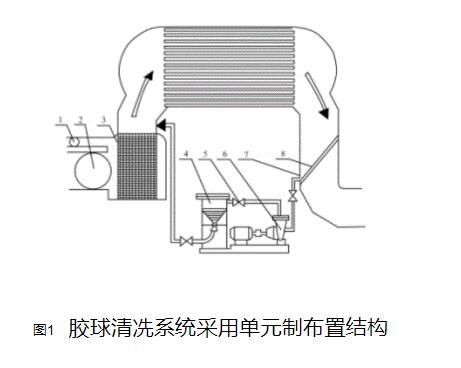

（1、排污閥2、清洗蝶閥3、二次濾網4、裝球室5、球閥6、膠球泵7、收球網8、收球網板操作機構）
圖1膠球清洗系統采用單元制布置結構
1.2膠球清洗膠球泵檢修
膠球泵簡介
125JQ—15型膠球輸送泵為單級懸臂式離心水泵，用來輸送膠球進入凝汽器清洗冷卻水管。
技術參數見表31
表1 膠球泵技術參數
序號 名稱 單位 內容
1 流量 m3/h 90
2 揚程 mH20 15
3 電機功率 kW 44
4 電壓 V 380
膠球清洗檢修工藝
1.2.1.1結構簡介：如下圖：
1.2.1.1.1JQ型膠球輸送泵主要零件有泵體、泵蓋、軸承室(或托架)、葉輪、軸等，這些零件除軸用優質碳素鋼制成外，其余用普通鑄鐵制成。泵蓋與吸入管鑄為一體，呈水平方向，出水口根據需要可旋轉90°180°270°。泵與電機用牙嵌式聯軸器直接連接，從傳動方向看時，泵軸為順時針方向旋轉。密封環為鑄鐵制成，防止水泵中高壓水漏回進水部位，磨損后可用備件更換。
1.2.1.1.2泵軸由單列向心球軸承支承，軸承的潤滑及冷卻由放入軸承室內的潤滑油完成。
1.2.1.2檢修工藝
1.2.1.2.1解體步驟：
a)拆除對輪保護罩，解開對輪；
a)拆掉電機地腳螺栓，穩開電機，注意保存好地腳調整墊片；
b)拆去與膠球泵連接的管道；
c)拆去膠球泵端蓋，油室端蓋，封密體壓蓋，取出盤根；
d)用用工具拆去葉輪緊固螺絲，取出葉輪和鍵，并將它們放置在用工具盒內；
e)用銅棒或其它工具將轉子與軸承一起取出，放置好。
1.2.1.2.2檢查清理包括：
a)檢查泵的葉泵輪應完好、光潔、無裂紋、嚴重腐蝕等現象；
b)檢查葉輪口環，密封環無嚴重磨損，無變形，無裂紋等情況。
c)其葉輪口環與密封環的間隙應在密封環直徑的1‰～1.5‰范圍內。
